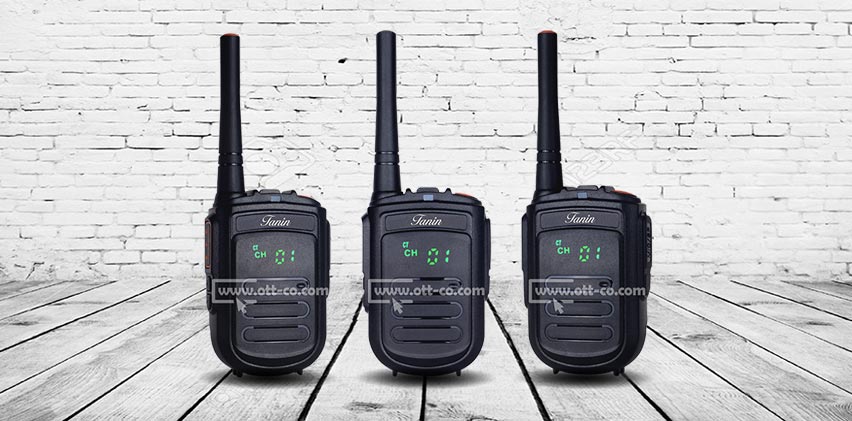

دفترچه راهنمای بیسیم واکی تاکی مجاز طنین مدل Tanin GP-23

مقدمه

برای خرید این محصول از شما ممنونیم.

در صورت نیاز به راهنمایی بیشتر خواهشمند است پس از خواندن کامل دفترچه راهنما با استفاده از چت آنلاین و لینک تماس با ما با کارشناسان پشتیبانی شرکت مهندسی عمران تجارت تیوا تماس حاصل فرمایید.

بیسیم های واکی تاکی مجاز طنین Tanin ، با ترکیب آخرین فناوری و تکنولوژی همراه با یک چارچوب دیجیتالی و  مکانیکی قوی، ارتباطات مقرون به صرفه برای افرادی ارائه می کنند که باید با تیم های کاری در تماس باشند مثل خرده فروش ها، رستورانها، دانشکده ها و مدارس، سایت های عمرانی و ساختمانی، کارخانجات، نمایشگاه های صنعت و بازرگانی، مدیریت مجتمع های تجاری و اداری،  املاک و هتل ها و … ، آنها راه حل های ارتباطی عالی برای تمامی صنایع کنونی با پیشرفت سریع هستند.



صمیمانه از توجه شما به محصولاتمان تشکر می کنیم و قویا پیشنهاد می کنیم که این دستورالعمل را به دقت بخوانید. نظرات شما برای ما بسیار ارزشمند خواهد بود. لطفا برای آشنایی بیشتر با دستگاه و خصوصیات این مدل این دستورالعمل را مطالعه بفرمائید.



ویژگیهای اصلی :

–  استاندارد IP55 مقاومت در برابر گرد و غبار ، ضربه و رطوبت

– کوچک، کم وزن با طراحی زیبا

–  کیفیت صدای قوی و واضح

–  باتری لیتیومی ۷/۳ ولت، ۱۷۰۰ میلی آمپر ساعت

–  صفحه نمایش LED ضد ضربه مخفی ( پنهان )

– تعداد کانال ۳۵ – باند فرکانس UHF

مجهز به کد CTCSS به تعداد ۵۰ عدد و کدهای DCS به تعداد ۱۰۵ عدد

– قابلیت تنظیم صدای دیجیتال در ۱۰ سطح صدا

– نمایشگر میزان شارژ باتری



مندرجات :

  • اطلاعات عمومی
  • نکات مربوط به رادیو
  • نکات مربوط به باتری
  • بررسی رادیو
  • پکیج های مربوطه
  • در یک نگاه
  • اتصال لوازم جانبی
  • نصب و خارج کردن پک باتری
  • نصب و خارج کردن گیره کمربند
  • راه اندازی اولیه
  • روشن و خاموش کردن بیسیم
  • بررسی توان باتری
  • تنظیم صدا
  • انتخاب یک کانال
  • برقراری یک تماس و صحبت کردن
  • صفحه نمایش
  • راه اندازی پیشرفته
  • درجه توان TX
  • تنظیم تن CTCSS و کد CDS
  • نمایشگر
  • اسکن کانال
  • اعلام کننده صدای انسانی
  • تایمر قطع ارسال ( TOT )
  • درجه صداگیر
  • باتری طولانی مدت
  • قفل کانال مشغول
  • نرم افزار برنامه ریزی
  • عیب یابی
  • خصوصیات
  • لیست جدولی



اخطار

در موقعیت های زیر بیسیم را خاموش کنید:

  • در جو قابل احتراق ( گاز قابل اشتعال، غباری که فلز و پودرهای دانه ای دارد و غیره )
  • در هنگام سوخت گیری یا وقتی نزدیک یک پمپ بنزین پارک کرده اید
  • نزدیک مکانهای قابل احتراق و انفجاری
  • در هواپیما، نهادهای پزشکی یا نزدیک اشخاصی که می دانیم دستگاه قلبی دارند

نکات مربوط به باتری

پیشگیری ها

  • قبل از شارژ، بیسیم را خاموش کنید.
  • قبل از استفاده، به مدت ۶ ساعت باتری را شارژ کنید.
  • اگر پک باتری شارژ کامل دارد، مجددا به شارژ نزنید زیرا عمر باطری کاهش می یابد .
  • مطابق با دستورالعمل های ضمیمه شده به شارژر، باتری را شارژ کنید.
  • در صورتی که بیسیم و یا پک باتری خیس باشند، آنها را شارژ نکنید.



نکات:

  • اگر از یک باتری برای دوره طولانی ( چند ماه ) استفاده نمی شود، پک باتری را از دستگاه جدا کرده و آن را در جای خنک و خشک نگهداری کنید. قبل از انبار کردن باتری، آن را کامل شارژ نکنید.
  • هر چرخه شارژ از عمر باتری کم می کند. تعداد دفعاتی که باتری را شارژ می کنید را به حداقل برسانید خصوصا در محیط های گرم تر که عمر باتری را کوتاه می کنند.



بررسی رادیو

پکیج های مربوطه

  • دستگاه رادیو
  • پک باتری لیتیومی قابل شارژ
  • آداپتور AC و کابل شارژر ( کابل USB )  و شارژر رومیزی
  • گیره کمری
  • بندآویز (  رکاب)  دستی
  • دستورالعمل استفاده



در یک نگاه

  • آنتن :

آنتن سرخود پلاستیکی ( ثابت )



  • سلکتور کانال :

سلکتور را فشار دهید تا کانالهای مختلف بیسیم را انتخاب کنید.



  • نمایشگر: LED

بیسیم را در وضعیت TX & RX قرار دهید: قرمز یعنی در حال ارسال و سبز یعنی در حال دریافت.



  • دکمه خاموش/روشن :

بیسیم را خاموش یا روشن کنید و میزان شارژ باتری را با دوبار فشردن پیاپی بررسی کنید.



  • وسایل جانبی صوتی ( اتصال دهنده دو پین – هندزفری ) :

وسایل جانبی صوتی سازگار با دستگاه را وصل کنید.



  • میکروفون :

در هنگام دریافت و ارسال در میکروفون به وضوح صحبت کنید.



  • دکمه اتصال صحبت PTT:

این دکمه را برای ارسال و صحبت فشار داده و نگه دارید، برای دریافت و گوش دادن، آن را رها کنید.



  • دکمه مثبت ( + ) جانبی :

برای بالا بردن صدای بیسیم، دکمه + را کوتاه فشار دهید.



  • دکمه منفی ( _ ) جانبی :

برای پایین بردن صدای بیسیم، دکمه – را کوتاه فشار دهید. برای تنظیم CTCSS/DCS  این دکمه را طولانی فشار دهید.( به مدت چند ثانیه ).



راه اندازی بیسیم واکی تاکی مجاز طنین Tanin GP-23 :

  • نصب و خارج کردن پک باتری
  • نصب باتری
  • بیسیم را خاموش کنید
  • پک باتری را در پشت بیسیم جاسازی کنید تا زمانی که یک صدای کلیک بشنوید
  • اطمینان یابید که باتری کاملا قفل شده است
  • خارج کردن باتری
  • قفل فلزی زیر بیسیم را فشار دهید تا ضامن نگهداری باتری رها گردد و باتری را خارج کنید



راه اندازی اولیه

روشن و خاموش کردن بیسیم

برای روشن کردن بیسیم، دکمه خاموش/روشن را سه ثانیه نگه دارید، صدای روشن شدن بیسیم به گوش می رسد، میزان شارژ کنونی باتری و شماره کانال نمایش داده می شود.

برای خاموش کردن بیسیم، دکمه خاموش/روشن را سه ثانیه نگه دارید، تا زمانی که صدای “ملودی” به گوش برسد.



بررسی میزان شارژ باتری

زمانی که بیسیم روشن است، دو بار روی دکمه خاموش/روشن بزنید و صفحه نمایش میزان شارژ کنونی باتری را نمایش خواهد داد.



تنظیم صدا

دکمه جانبی + را کوتاه فشار دهید تا صدا را زیاد کند و دکمه جانبی _ را نیز می توانید برای کم کردن صدا استفاده کنید.

نکته : زمانی که صدا بالا است یا زمانی که صدا را کم و زیاد می کنید، بیسیم را خیلی نزدیک گوش نگه ندارید.



انتخاب یک کانال

برای انتخاب یک کانال، کانال یاب را تا زمانی که به کانال مورد نظر برسید نگه دارید. اگر اعلام وضعیت کانال روشن باشد، صدای شنیداری کانال انتخابی را نشان خواهد داد.

هر کانال ، فرکانس و کد محرمانه و سایر تنظیمات مخصوص به خود را دارد.



برقراری یک تماس و صحبت کردن

  • با فشار دادن کانال یاب تا رسیدن به کانال مورد نظر، یک کانال را انتخاب کنید. یک صدای شنیداری کانال انتخاب شده را اعلام میکند .
  • مطمئن شوید که دکمه PTT آزاد باشد و به صداهای دریافتی گوش کنید.
  • زمانی که نمایشگر LED به رنگ سبز درمی آید بیسیم یک تماس دریافت می کند و صفحه نمایش نشان خواهد داد که اشغال است .
  • برای پاسخگویی، بیسیم را به طور عمودی و به فاصله یک تا دو اینچ ( تا ۵ سانتیمتر ) از دهان نگه دارید.  دکمه PTT را برای صحبت کردن فشار دهید؛ آن را رها کنید تا جواب را بشنوید.
  • زمان ارسال، نمایشگر LED قرمز می ماند.



صفحه نمایش

روی صفحه نمایش، آیکون های مختلفی را خواهید دید که نشان دهنده کاربردهای انتخابی است. در اینجا نشانگر های آیکون ها را در زیر می بینید.

آیکون:  توضیح

CT: کانال فعلی تن CTCSS را تنظیم می کند

DCS : کانال فعلی کد DCS  را تنظیم می کند

N : کانال فعلی حالت پهنای باند باریک را تنظیم می کند.

SCAN : اسکن فعال است.

CH: حالت کانال

VOL: میزان کنونی صدا

۱۸۸: شماره کانال یا شاخص صدا

قفل صفحه کلید



تنظیم تن CTCSS و کد  CDS:

 CTCSS و DCS کاربردهایی هستند که سیگنال های نامطلوب روی کانال را حذف می کنند. شما تنها زمانی یک  تماس را می شنوید که سیگنالی دریافت کنید که تن آن با CTCSS  مطابقت کند یا با کد DCS مطابقت نماید. اگر یک تماس تن یا کد دریافتی متفاوتی داشته باشد، صداگیر باز نخواهد بود و شما تماس را نخواهید شنید. همچنین زمانی که ارسال از CTCSS یا DCS استفاده می کند، ایستگاه دریافتی باید یک تن یا کد مطابق داشته باشد تا شما تماس را بشنوید.

دکمه جانبی منفی ( _ ) را به مدت طولانی نگه دارید تا به حالت تنظیم CTCSS/DCS وارد شود.

شما می توانید تن CTCS یا کد DCS مورد نظر را بوسیله کانال یاب انتخاب کنیدسپس باید روی دکمه بالایی خاموش/روشن کوتاه فشار دهید تا انتخابتان را تایید نمایید یا دکمه PTT را کوتاه فشار دهید تا انتخاب شما  کنسل شود. با فشار دادن طولانی و دوباره دکمه منفی ( _ ) می توانید از حالت تنظیم خارج شوید. در حالت استندبای، می توانید دکمه خاموش/روشن بالایی را کوتاه فشار دهید تا تنظیم کنونی CTCSS یا DCS را ببینید.



اسکن کانال

اسکن به شما امکان می دهد مکالمات را روی تمام کانال ها گوش کنید. زمانی که بیسیم یک ارسال را تشخیص می دهد، اسکن را متوقف کرده و به کانال فعال می رود.

این مورد به ما امکان می دهد با افراد آن کانال بدون تنظیم دستی کانال ارتباط بگیرید و به آنها گوش دهید یا صحبت کنید. اگر ارسال هایی روی کانال دیگر موجود باشد، آن را نخواهید شنید تا زمانی که بیسیم به کار اسکن پایان دهد.



 عیب یابی ( مشکل – دلایل احتمالی و راه حل های بالقوه ) :

  • خاموش بودن :

 شارژ کنید یا پک باتری را عوض کنید؛

دمای بالا در حین عملیات می توانند روی عمر باتری تاثیر بگذارد



  • شنیدن نویزها یا مکالمات دیگر روی یک کانال :

مطمئن شوید CTCSS/DCS تنظیم است؛

فرکانس یا CTCSS/DCS ممکن است در حال استفاده باشد؛

تغییر تنظیمات: یا تغییر فرکانس ها یا CTCSS/DCS در تمامی بیسیم ها؛

اطمینان یابید که در هنگام ارسال بیسیم روی فرکانس و کد محرمانه درستی باشد



  • کیفیت صوتی به حد کافی خوب نیست :

 تنظیمات بیسیم ممکن است به درستی مطابقت نداشته باشد

فرکانس ها، CTCSS/DCS را دوباره چک کنید و اطمینان حاصل کنید که در تمامی بیسیم ها یکسان باشند



  • دامنه صحبت محدود :

 ساختارهای فولادی ویا بتنی، شاخ و برگ زیاد درختان، ساختمان ها یا وسایل نقلیه دامنه برد بیسیم را کم می کنند. در مسیری قرار بگیرید که چیزی سد راه نباشد تا انتقال بهبود یابد؛

نزدیک بودن بیسیم به بدن مثلا در جیب یا روی کمربند، دامنه برد را کم می کند؛موقعیت بیسیم را تغییر دهید.
رادیوهای UHF پوشش خوبی در ساختمانهای صنعتی و تجاری ارائه می کنند؛



  • نمی توانید ارسال و دریافت کنید :

 مطمئن باشید که زمان ارسال دکمه PTT کاملا پایین باشد؛

مطئن شوید که بیسیم ها کانال، فرکانس، کد حذف کننده تداخل مشابهی داشته باشند؛

باتری ها را شارژ، جابجا و/یا تعویض کنید؛

موانع و درون محدوده بسته بودن یا در ماشین و حرکت می تواند اختلال ایجاد کند، موقعیت خود را تغییر دهید؛

بررسی کنید که بیسیم در حال اسکن نباشد.



  • آمار یا تداخل های سنگین :

 بیسیم  ها بسیار نزدیک به هم هستند؛ آنها باید حداقل یک متر از هم فاصله داشته باشند؛

بیسیم ها خیلی دور از هم هستند یا موانعی سر راه ارسال وجود دارد.



  • باتری ضعیف:

پک باتری را شارژ یا تعویض کنید؛

دمای بالا، حین کار روی عمر باتری تاثیر دارد.



  • نور LED شارژر چشمک نمی زند :

بررسی کنید باتری بیسیم به درستی جا افتاده باشد و بررسی کنید شارژر بیسیم وصل باشد یا مطمئن شوید که تمیز هستند و پین شارژ به خوبی جا رفته باشد.



  • باتری شارژ نمیشود :

بررسی کنید شارژر به خوبی وصل شده و با آداپتور شارژر  ACمطابقت داشته باشد؛

نمایشگر LED شارژر را بررسی کنید تا ببنید باتری مشکلی نداشته باشد.



خصوصیات عمومی

  • دامنه فرکانس :

۴۳۳/۰۶۲۵ – ۴۳۳/۴۸۷۵  مگاهرتز



  • ظرفیت کانال:

۳۵ کانال



  • ولتاژ عملیات :

۳.۷ ولت



  • ابعاد )طول، عرض، ارتفاع( :

۶۱*۹۰ در ۳۳ میلیمتر



  • وزن همراه با باتری :

۱۳۳ گرم



فرستنده

  • توان RF:

< 0.5    وات



  • خروجی صدا

۷۵۰ mW@ 8 homs
