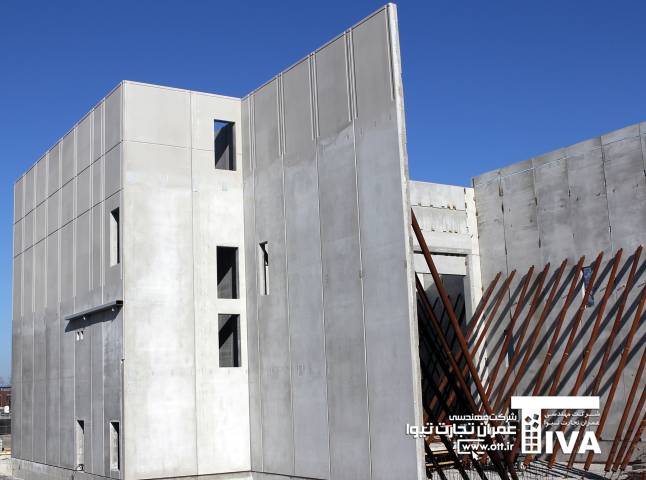

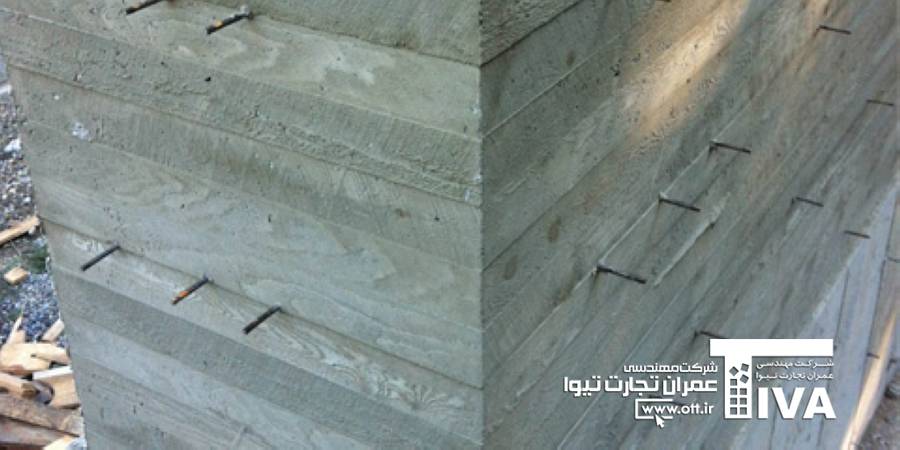

عکس دیوار بتنی

مطالب مرتبط :

دیوار بتنی ( برشی حائل ) :

دیوار بتنی یکطرفه و دو طرفه :

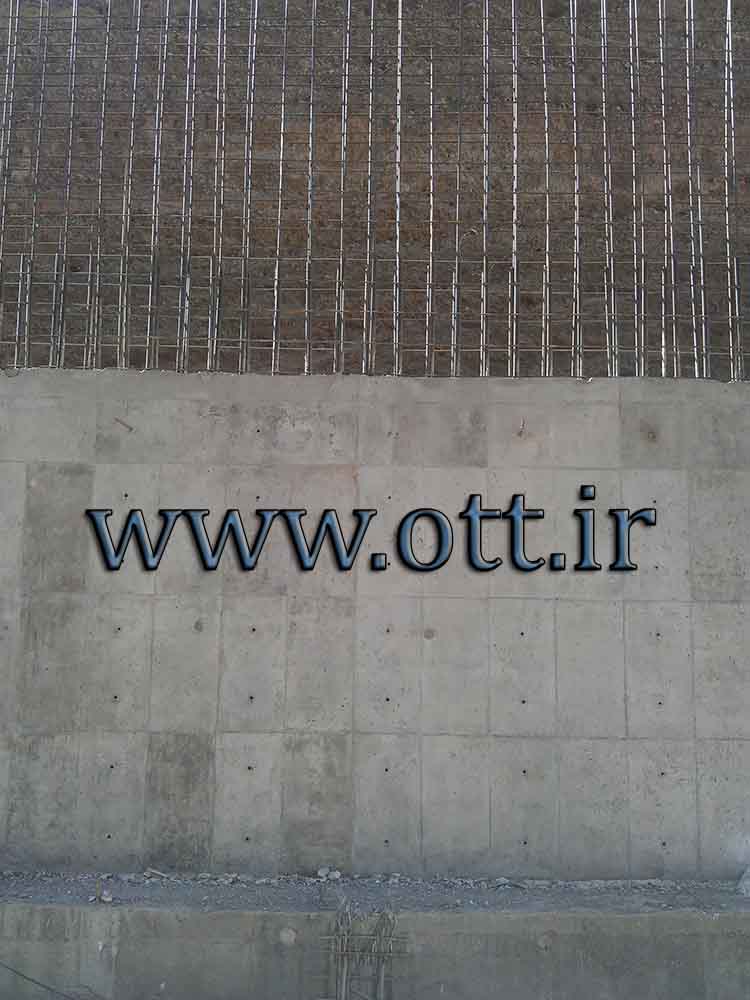

دیوار بتنی (برشی)

با نیروهای جانبی مؤثر بر یک سازه ( در اثر باد یا زلزله ) به طرق مختلف مقابله می شود .که اثر زلزله بر ساختمانها از سایر اثرات وارد بر آنها کاملا متفاوت می باشد . ویژگی اثر زلزله در این است که نیروهای ناشی از آن به مراتب شدیدتر و پیچیده تر .از سایر نیروهای مؤثر می باشند . عناصر مقاوم در مقابل نیروهای فوق شامل قاب خمشی ، دیوار برشی و یا ترکیبی .از آن دو می باشند . استفاده از قاب خمشی به عنوان عنصر مقاوم .در مقابل نیروهای جانبی بخصوص اگر نیروهای جانبی در اثر زلزله باشند احتیاج به جزئیات خاصی دارد که شکل پذیری کافی قاب را تأمین نماید .این جزئیات از لحاظ اجرایی غالبا دست و پاگیر بوده. و در صورتیی می توان از اجرای دقیق آنها مطمئن شد که کیفیت اجرا و نظارت در کارگاه. خیلی بالا باشد از لحاظ برتری می توان گفت که دیوارر برشی اقتصادی تر از قاب می باشد. و تغییر مکانها را کنترل می کند در حالی که برای سازه های بلند قاب به تنهایی نمی تواند. در اینن زمینه جوابگو باشد . حال به ذکر چند نمونه از دیوار بتنی برشی می پردازیم :
۱-دیوار های برشی فولادی : بعضی مواقع ورقهای فولادی به عنوان دیوارهای برشی بکار می روند . برای جلوگیری از کمانش موضعی چنین دیوارهای برشی فولادی لازم است از تقویت کننده های قائم و افقی استفاده شود.
۲-دیوارهای برشی مرکب : دیوارهای برشی مرکب شامل : ورقها ی تقویت شده فولادی مدفون در بتن مسلح ، خرپاهای ورق فولادی مدفون در داخل دیوار بتن مسلح و دیوارهای مرکب ممکن دیگر ، که تماما با یک قاب فولادی و یا با یک قاب مرکب تؤام هستند میی شود .
۳- دیوارهای برشی مصالح بنایی : از دیر زمان در ساختمانهای مصالح بنایی از دیوارهای مصالح بنایی توپر غیر مسلح. استفاده می شده است ولی روشن شده است که این دیوارها از نقطه نظر مقاومت در مقابل زلزله ضعف دارند .و لذا اکنون به جای آنها از دیوارهای برشی مسلح نظیر دیوارهای .با آجر تو خالی و پر شده با دوغاب استفاده می شود . ۴-دیوارهای برشی بتن مسلح : نوع دیگری.از دیواهای برشی ، دیوارهای برشی بتن مسلح است که در این مقاله به آن می پردازیم. یکی از مطمئن ترین روشها برای مقابله با نیروهای جانبی استفاده از دیوار برشی بتن مسلح است . دیوار برشی به عنوان یک ستون طره بزرگ و مقاوم. در برابر نیروهایی لرزه ای عمل می کند و یک عضو ضروری برای سازه های بتن مسلح. بلند و یک عضو مناسب برای سازه های متوسط و کوتاه می باشدد .
انواع دیوار برشی بتن مسلح :
 دو نوع دیوار برشی بتن مسلح وجود دارد :

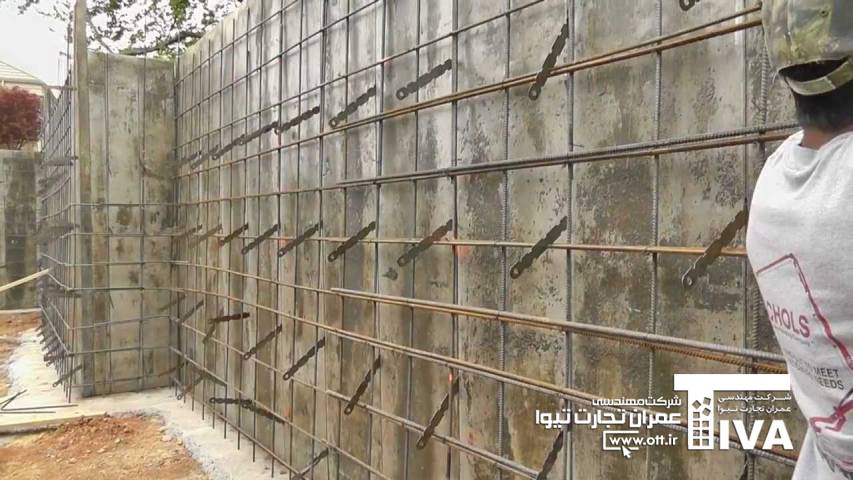

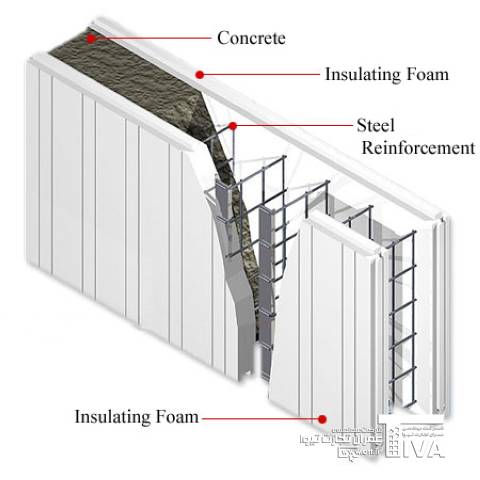

۱-دیوار برشی درجا  :در دیوار برشی در جا به منظور. حفظ یکنواختی و پیوستگی میلگرد های دیوار ، به قاب محیطی قلاب می شوند .

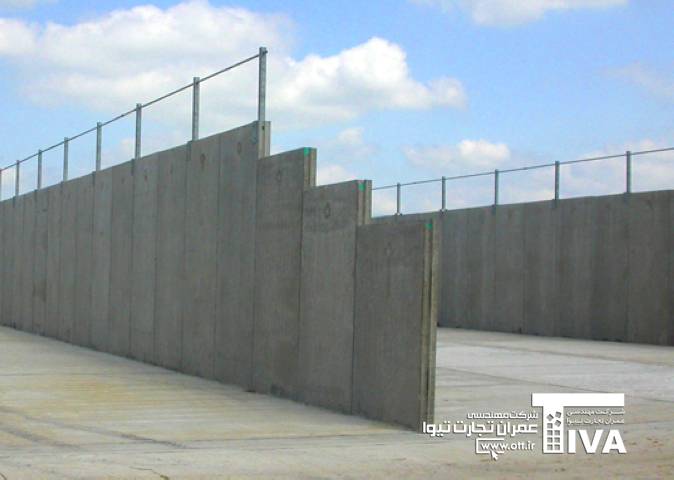

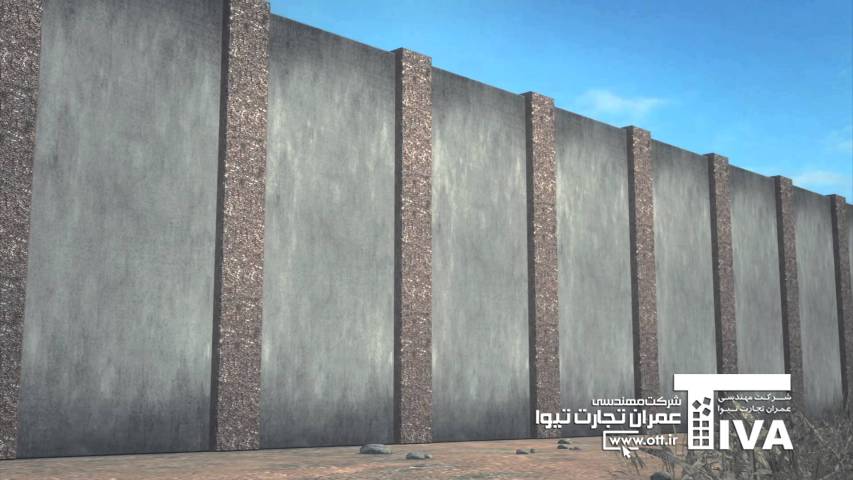

۲-دیوار برشی پیش ساخته : در دیوار های برشی پیش ساخته یکنواختی و پیوستگی با تهیه کلیه های ذوزنقه شکل در طول. لبه های پانل و یا از طریق اتصال پانلها به قاب توسط میخهای فولادی صورت می گیرد . تأثیر شکل دیوار : تعبیه بال در دیوارها برایی پایداری و شکل پذیری سازه بسیار مفید می باشد  .
نیروهایی که به دیوارهای برشی وارد می شوند :
به طور کلی دیوار های برشی تحت نیروهای زیر قرار می گیرند :
۱-نیروی برشی متغیر که مقدار آن در پایه حداکثر می باشد .
۲-لنگر خمشی متغیر که مقدار آن مجددا در پای دیوار حداکثر است و ایجاد کشش در یک لبه .( لبه نزدیک به نیروها و فشار در لبه متقابل می نماید ) با توجه به امکان عوض شدن .جهت نیروی باد یا زلزله در ساختمان ، کشش باید در هر دو لبه دیوار در نظر گرفته شود.
۳-نیروی محوری فشاری ناشی از وزن طبقات که روی دیوار برشی تکیه دارد .
توجه : در صورتی که ارتفاع دیوار برشی کم باشد ، غالبا نیروی برشی حاکم بر طراحی. آن خواهد بود لیکن اگر ارتفاع دیوار برشی زیاد باشد لنگر خمشی حاکم بر طراحی آن خواهد بود . به هر حال دیوار باید برای هر دو نیروی فوق کنترل و در مقابل .آنها مسلح گردد.
دیوار برشی راه‌حل مقابله با زلزله
علم مهندسی زلزله ساختمان‌ها در سال ۱۹۵۰ میلادی هم زمان. با فعالیت‌های گسترده بازسازی پس از پایان جنگ جهانی دوم شروع گردید.
تلاش‌های اولیه به منظور مقاوم‌سازی ساختمان‌ها، براساس فرضیاتی نه چندان دقیق بر روی واکنش سازه. در اثر ارتعاش زمین صورت گرفت که بدلیل کمبود ابزار تحلیل مناسب و سوابق. اطلاعاتی کافی در مورد زلزله، روش‌های ناقصی بودند. مشاهده عملکردد سازه‌ها در هنگام وقوع زلزله و همچنین مطالعات. تحلیلی و کارهای آزمایشگاهی و جمع‌آوری اطلاعات مربوط به زمین‌لرزه‌های چهارر دهه اخیر، امکان ارایه روشی مدرن. برای طراحی سازه‌های مقاومت در برابر زلزله را فراهم آورده است.
در طی دهه ۱۹۵۰، سیستم ”قاب خمشی شکل‌پذیر“ از سیستم ”قاب خمشی“ که در آن زمان تنها سیستم مقاوم در ساختمان‌های چندین طبقه‌ بتنی و فولادی بود ، منشا گرفت و به دلیل رفتار مناسب این سیستم در برابر زلزله، کاربرد آن تا اواخر دهه ۱۹۷۰ ادامه یافت. در طی این مدت سیستم‌های جدیدتر و کارآمدتری نظیر دیوارهای برشی و یا خرپاها برای تحمل فشار جانبی باد در ساختمان‌های بلند رایج شدند و تقریباً روش ساخت به صورت قاب تنها در این ساختمان‌ها، کنار گذاشته شد.
تحقیقات تجربی و تئوری انجام شده در سراسر جهان طی دهه‌های ۶۰ و ۷۰ و ۸۰ میلادی منجر به جمع‌آوری اطلاعات مفصلی در رابطه با واکنش سیستم‌های ساختمانی دارای دیوار برشی در هنگام زلزله شد که این مطالعات بر اهیمت قاب خمشی شکل‌پذیر در کاهش بار زلزله تأکید داشتند. با توجه به اینکه سازه‌های دارای صلبیت بیشتر (یعنی شکل‌پذیری کمتر) در هنگام زلزله، تحت نیروهای به مراتب قوی‌تری قرار می‌گیرند و از آنجا که وجود دیوار برشی در ساختمان‌ها باعث افزایش صلبیت آنها می‌شود، کاربرد دیوارهای برشی، نامناسب تشخیص داده شد و بیشتر ساختمان‌ها به روش قاب خمشی ساخته شدند. برای نمونه در برخی از کشورها خصوصاً کشورهای توسعه نیافته بدون رعایت حداقل ضوابط شکل‌پذیری، قاب‌های ساختمانی از انواع شکننده و فاقد قابلیت تحمل زلزله‌های قوی بدون وارد آمدن آسیب شدید به ساختمان، اجرا شدند و همانگونه که در زمین لرزه‌های چهار دهه اخیر مشاهده شد، بسیاری از ساکنین خود را در ”تله‌های مرگ“ گرفتار کردند.
جزئیات شکل‌پذیری دیوارهای برشی که بعد از مطالعات اخیر، در برخی آئین‌نامه‌ها ذکر شده‌اند هنوز در زلزله‌های واقعی مورد آزمایش قرار نگرفته‌اند. بدون شک استفاده از این جزئیات، باعث شکل‌پذیرتر شدن دیوارها می‌شود ولی میزان دقیق بهره‌وری از شکل‌پذیری باید در زلزله‌های واقعی و یا مطالعات پیچیده پاسخ‌های دینامیکی دیوار در اثر زلزله مشخص شود. طراحی دیوار به صورت شکل‌پذیر هنگامی صحیح است که مقاومت آن از طریق خمش صورت بگیرد نه از طریق برش و همچنین ظرفیت برشی دیوار در هر مقطع از برش آن مقطع که بر مبنای مقاومت خمشی دیوار به دست می‌آید، بیشتر باشد. علاوه بر این نه تنها ظرفیت برشی نهائی بلکه رفتار عضو بین حالت شروع ترک‌خوردگی و حالت گسیختگی برشی نیز مشخص باشد.
نتیجه
با اینکه سازه‌های دیوار برشی در ۳۰ سال اخیر، از فولاد کمتر از مقدار توصیه شده توسط آئین‌نامه‌های فعلی آمریکا برخوردار بوده‌اند اما با این وجود در برابر زلزله‌های این سه دهه به خوبی مقاومت کرده‌اند. بررسی‌های انجام شده از سال ۱۹۶۳ به بعد روی عملکرد این سازه‌ها، هنگام وقوع زلزله، نشان داده‌اند که با وجود مشاهده ترک‌های مختلف، حتی یک مورد ویرانی یا تلفات جانی در سازه‌های با دیوار برشی گزارش نشده است. اغلب خسارات ساختمان‌های با سیستم قاب، در اثرپیچش طبقات (و در نتیجه گسیختگی برشی ستون‌ها) بوده است. البته این دلیل بر عدم مقاومت سازه‌های قابی طرح شده به روش‌های جدید، در برابر زلزله نمی‌باشد بلکه هدف نمایش قابلیت بالای دیوارهای برشی حتی در صورت آرماتورگذاری با شیوه‌های قدیمی و غیر علمی است. با مشاهده ویرانی ساختمان‌ها تحت زلزله‌های اخیر (۱۹۷۲ نیکاراگوئه و ۱۹۸۵ مکزیک و ۱۹۸۸ ارمنستان)، تأکید بر استفاده از دیوارهای برشی (مخصوصاً در ساختمان‌های مسکونی) امری معقول به نظر می‌رسد و نشان می‌دهد که ساخت سازه‌های بدون دیوار برشی در مناطق با زلزله‌حیزی شدید یک نوع ریسک محسوب شده که با توجه به عواقب ناگوار آن قابل توصیه نمی‌باشد.
